Полевые цветы на Круглом столе

QRP Марафон "Полевые цветы" в Днепропетровске начинался с проведения "Круглого стола в реале" любителей УКВ радиосвязи. В сентябре 2015 года группа молодых, но талантливых радиолюбителей, вложивших немало сил и знаний в создание сети УКВ репитеров и внедрению нового цифрового стандарта DMR, решила собраться вместе в реальной жизни.

Встреча была полна интересных событий, рассказов, обменом идеями и планами на будущее. Оказалось, что среди собравшихся много любителей работы и на коротких волнах. Поэтому предложение поработать QRP в эфире на чистом морозном воздухе в январские дни было встречено с энтузиазмом. И в последующем число участников Марафона постоянно росло.

Прошел год и на ставшую уже традиционной встречу собрались около 20 человек, половина из которых принимала участие в Марафоне. Было развернуто две позиции с трансиверами SW2015 и SW2013. В первом случае был подвешен несимметричный диполь FD-3, изготовленный Максимом UW5EKR, во втором - вертикал с одним противовесом о котором дальше расскажем подробнее.

Забегая вперед, скажу, что на диапазоне 7 МГц вертикал с одним противовесом и удлиняющей катушкой начисто проигрывал виндому. Но это понятно: эффективность укороченной антенны всегда ниже полноразмерной, а при работе QRP - тем более. Возможно также играла роль разная поляризация антенн. Но это с лихвой окупается возможностью быстрой установки антенны на ограниченной площади. Если для подвеса FD-3 нужно метров 20 свободного от веток и других помех пространства на высоте нескольких метров, то для вертикала достаточно окошка среди веток и пяток метров для противовеса. Ну и для меня диапазон 7 МГц в походах на природу играет второстепенную роль.

На 14 МГц антенны работали равноценно. Все корреспонденты давали одинаковые реальные (!) оценки уровням сигнала обеим станциям.
.

Местом для этой встречи была выбрана Мандрыковская коса. В своих предыдущих сообщениях я, как правило, рассказывал об истории нашего города и мест, где мы побывали. Подробно о этой косе написано в репортаже "В начале было слово. Мандрыковская коса 28 Feb 2016"

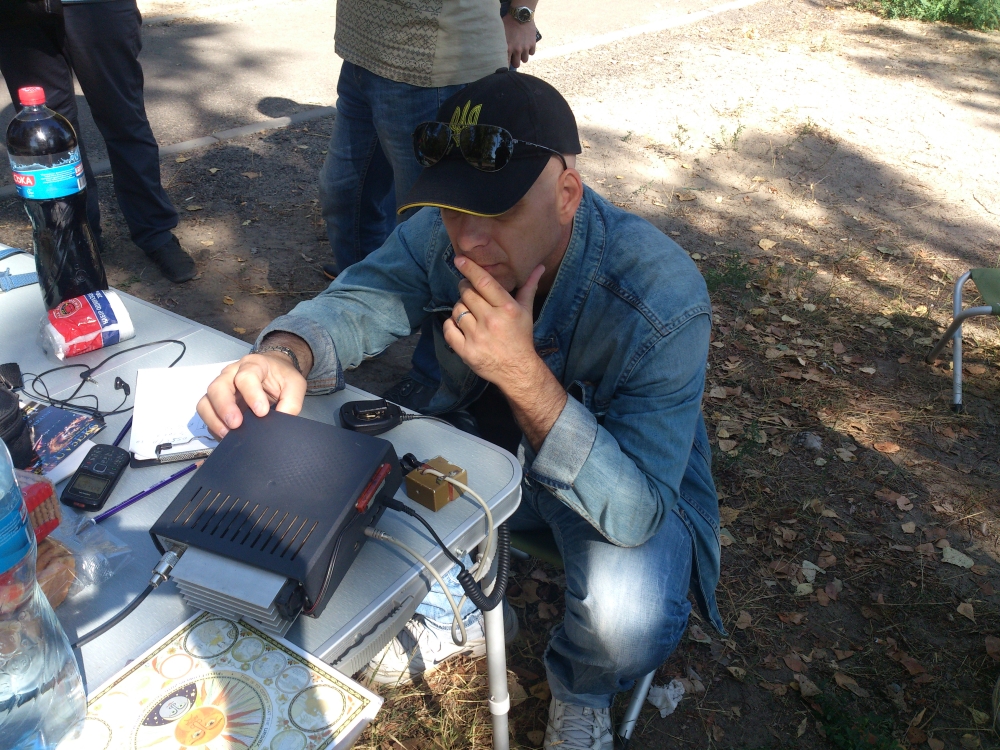

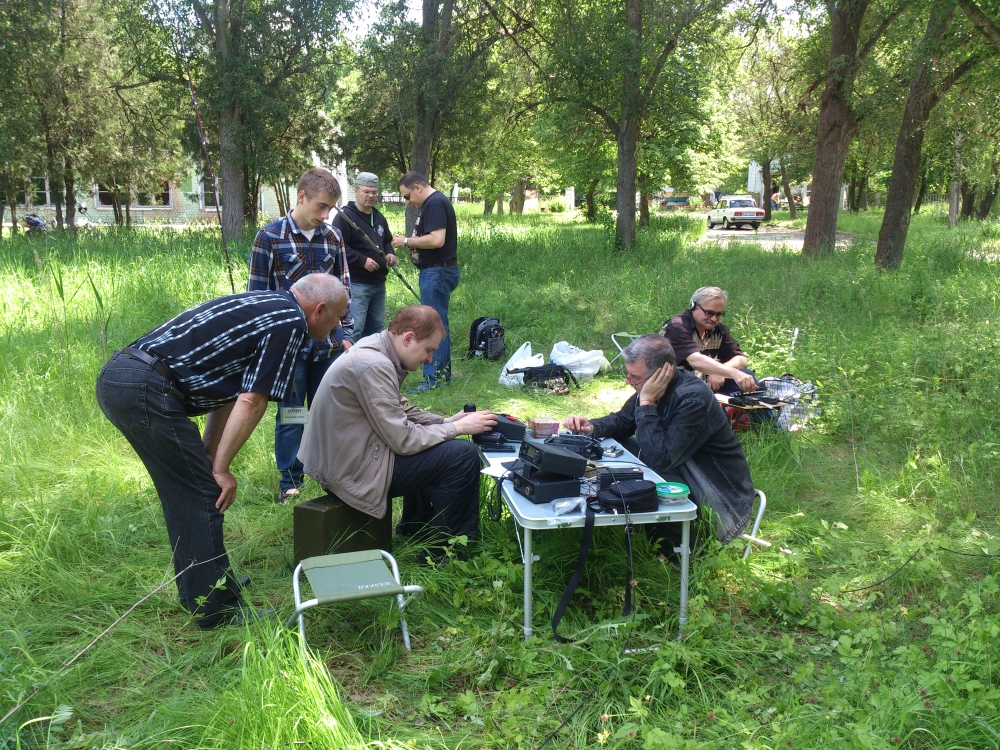

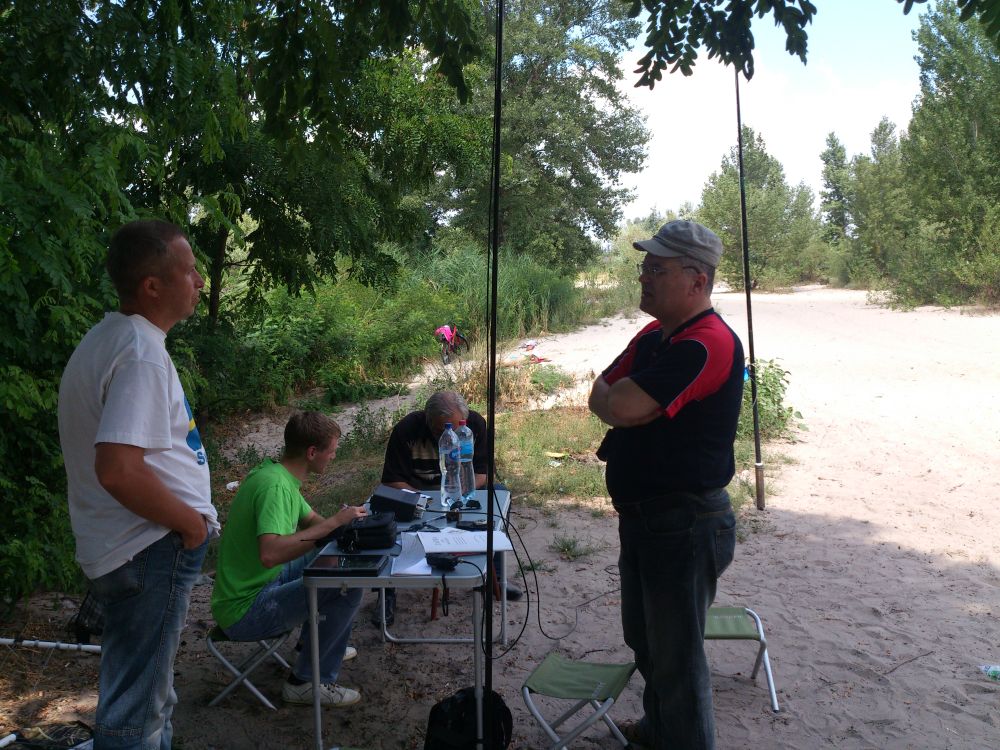

Постепенно небольшая поляна заполняется участниками. В условиях близкого расположения двух антенн затруднительно проводить связи одновременно, поэтому стараемся уступать друг другу возможность поработать в эфире. Старики, "прогрев эфир" 5 ваттами, уступают место новичкам: проводят свои первые QSO в Марафоне Виктор US5ESR и Андрей US5EQQ,

Всего в рамках Марафона "Полевые цветы" провели связи половина собравшихся. Прохождение радовало: на диапазоне 14 МГц были слышны станции 9 и 0 районов, на сороковке тоже было достаточно оживленно.

Чуден Днепр при тихой погоде...	Максим UW5EKR
Юрий UW5EKM и его радио-байк	Артем UR5IBX
Рассказы о Китае	Старые друзья
Поговорим о DMR	Есть что вспомнить и не стыдно рассказать

Кроме работы в эфире ребята обсуждали новые проекты, вспоминали истории минувших дней, рассказывали о своих технических решениях. Тяжелее всего приходилось US5EQQ. Андрей недавно приехал из Китая, где вместе с UR5FKT побывал на выставке в Гонконге и посетил несколько заводов, где производятся радиостанции.

Репортажи о поездке в Китай

Поэтому желающих задать вопросы более чем достаточно. Плюс к этому, по нашей просьбе Андрей взял с собой антенный анализатор, чтобы проверить параметры наших антенн.

Первой была опробована компактная разборная двухдиапазонная УКВ антенна типа "Open sleeve" (3 элемента на 144 МГц и 4 элемента на 432 МГц) разработки RV3EFG в исполнении UB8CAJ. Привлекательная внешне, она не выдерживает никакой критики в плане параметров. Но это уже будет темой другой статьи на другом ресурсе.
.

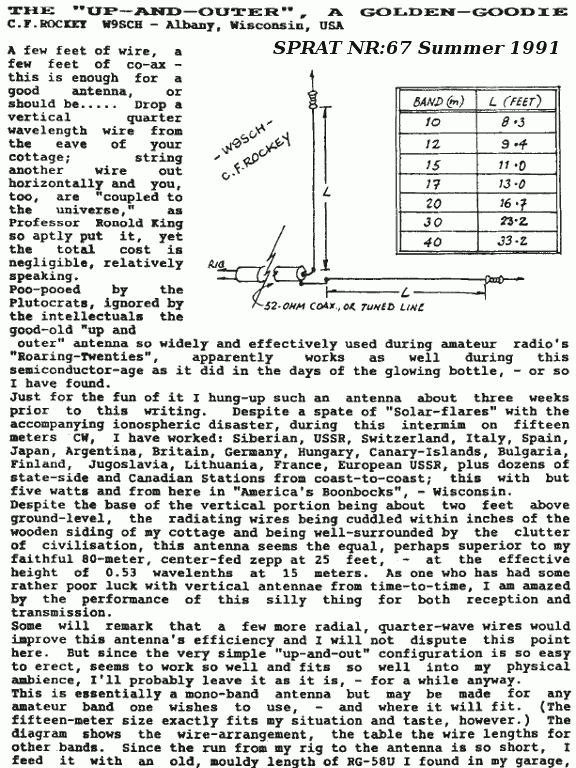

Меня же более привлекала возможность провести замеры параметров своего вертикала с одним противовесом. Года два тому назад по совету Геннадия UT8MB я попробовал эту антенну. Конструктивно она отличалась от описанных в журнале SPRAT в 1991 году тем, что противовес располагается под наклоном к земле и длины лучей несколько короче расчетных. Антенна мне настолько понравилась, что я с нею практически не расставался при выходе на природу.

Но, с началом участия в Марафоне "Полевые цветы" зачастую появлялась необходимость поработать на сороковке вблизи "манпаковских" частот (7,175 МГц). Предварительные расчеты в MMANA показали, что теоретически можно использовать имеющуюся антенну, добавив удлиняющую катушку. В конечном итоге, после нескольких полевых выходов удалось получить неплохой результат.

Следует заметить, что если в месте подключения фидера к антенне поставить запорный дроссель, то КСВ на 7 МГц не опустится ниже 2. Это подтверждается и моделированием в MMANA. В моем же случае на параметры антенны значительное влияние оказывает фидер, который подключен напрямую без каких-либо запорных дросселей и т.п.. Длины лучей и индуктивность катушки подбирались экспериментально на выездах в полевые условия с помощью антенного анализатора, который привозил Максим UW5EKR за что ему еще раз большое спасибо!

В моем случае в разрез вертикального луча установлена индуктивность равная 22,87 мкГн и длины лучей составляют 5 метров вертикальный и 4,8 метра противовес. Если подставить эти данные в MMANA, то параметры улетят далеко от желаемых. То есть налицо влияние параметров фидера, но как их ввести в MMANA - понятия не имею.

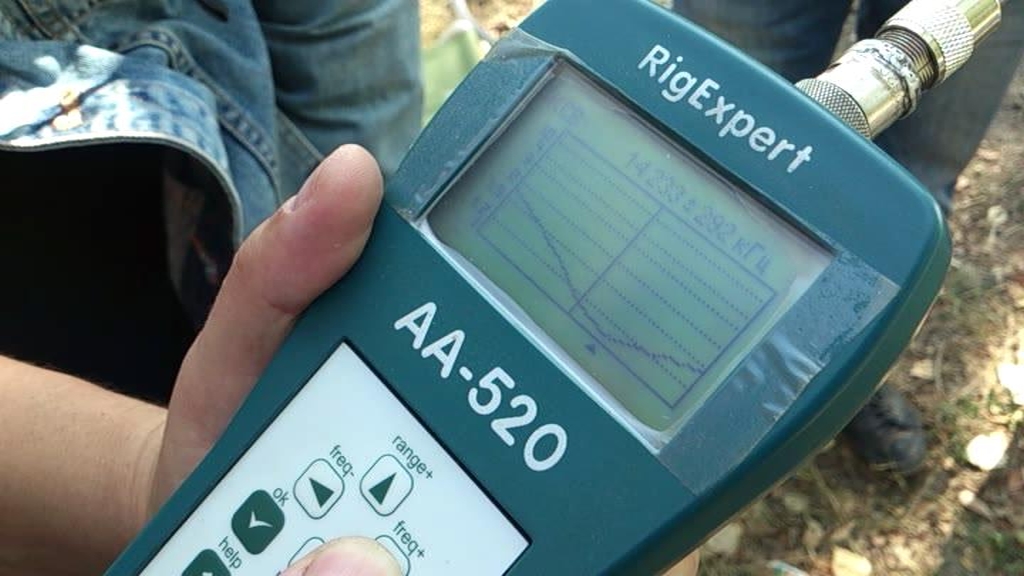

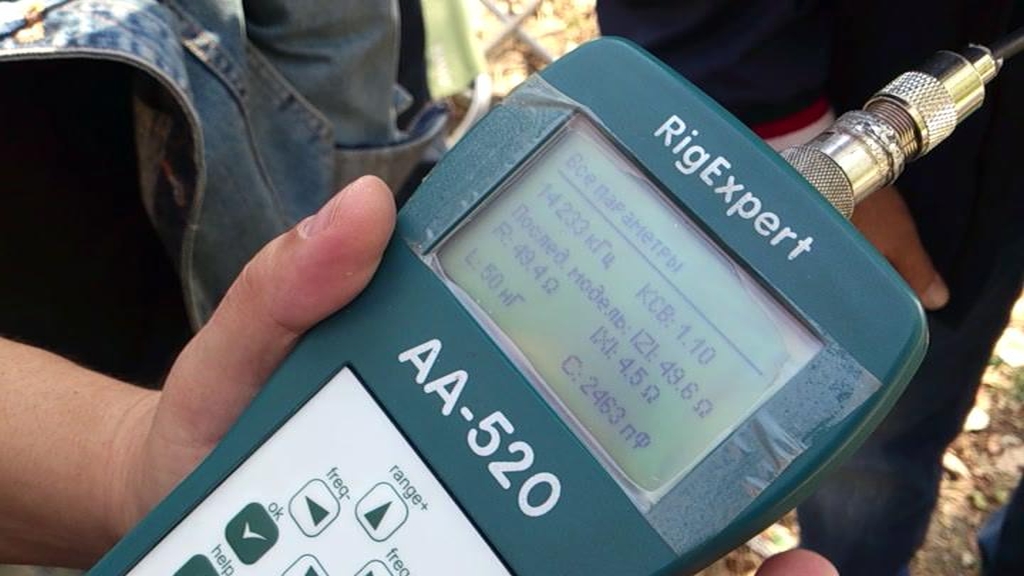

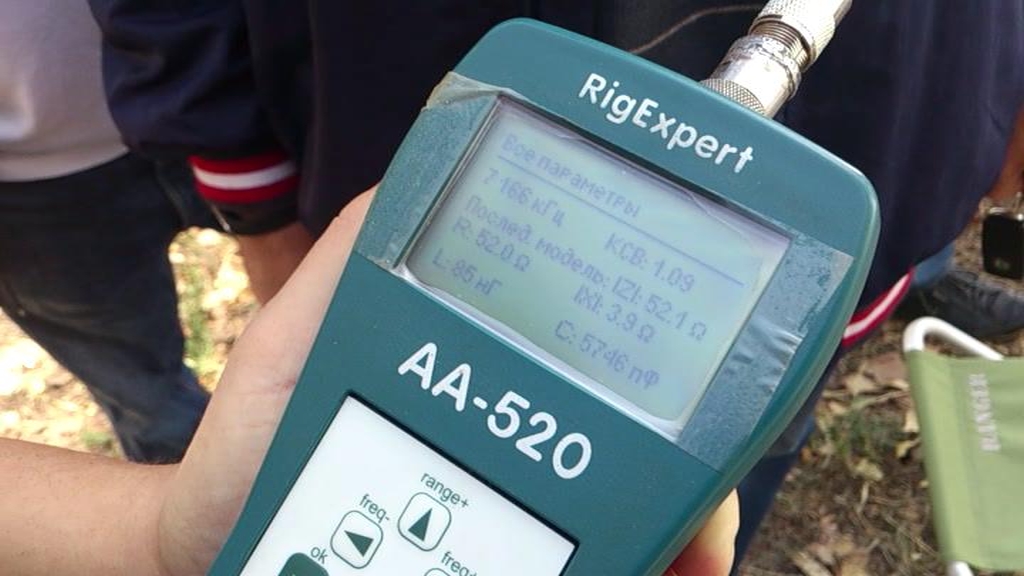

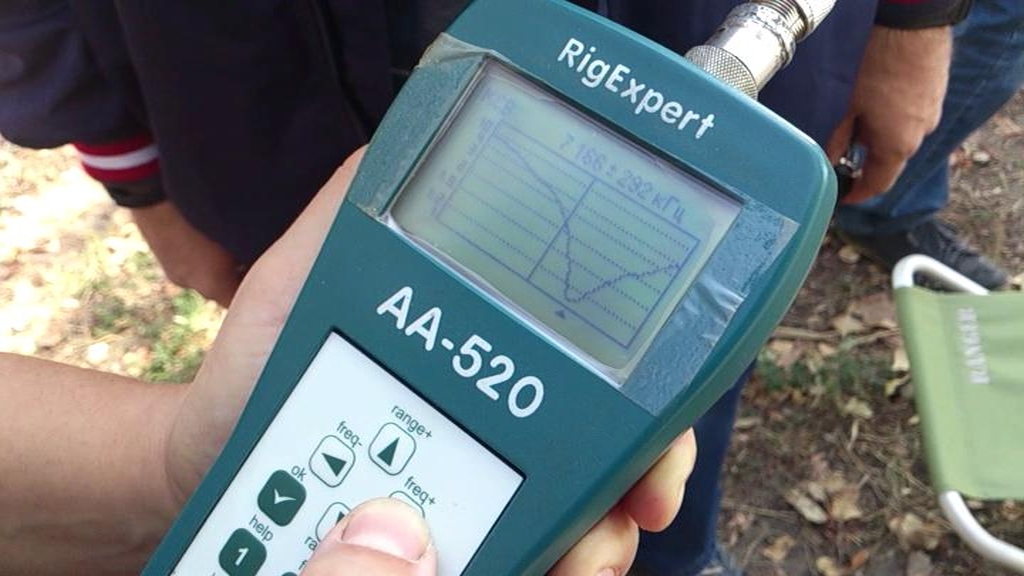

Отведя немного душу работой в эфире, прошу Андрея US5EQQ провести замеры этой антенны. Итогами остался доволен: на частоте 14,233 МГц антенна имела КСВ = 1,1, R = 49.4 Ом, реактивность jX = 4,5 Ом. На частоте 7,166 МГц соответственно КСВ = 1,09 R = 52 Ом, jX = 3,9 Ом.

Ну а сам процесс проведения измерений можно посмотреть на этом видео:

Всем удачи в Марафоне! До встречи в эфире!

73! 72!

Владимир, UR0ET

Владимир,пож.поподробнее о вертикале.....

Олег, про однодиапазонную антенну на 14 МГц можно почитать или скачать файл в формате PDF на сайте украинского QRP клуба:
www.urqrp.org/sections/pubs/ur0et/qrpant/qrpant.htm

Двухдиапазонный вертикал легко делается путем включения удлиняющей катушки в средину вертикального полотна и кропотливой подгонки длины лучей и подбора количества витков под имеющийся фидер. К сожалению учесть параметры фидера в модели MMANA у меня не получилось. Подбор делается практически с помощью антенного анализатора.
