Полевое испытание проволочной Яги

Тестирование полевой проволочной Яги

Идея создания этой антенны давно витала в воздухе. А с учётом того, что в последнее время прохождение ухудшилось, стало непостоянным, потребность в направленной антенне возросла.

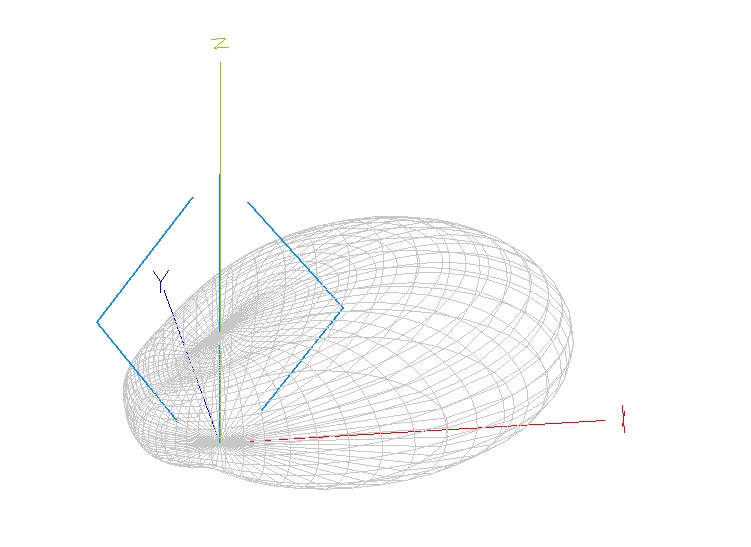

Выбор сделал на изготовлении проволочной Яги на 20 метров, хотя и просчитал её на 3 диапазона - 10-15 и 20 метров. И вот концепция продумана, антенна просчитана на компьютере - диаграмма получилась следующая.

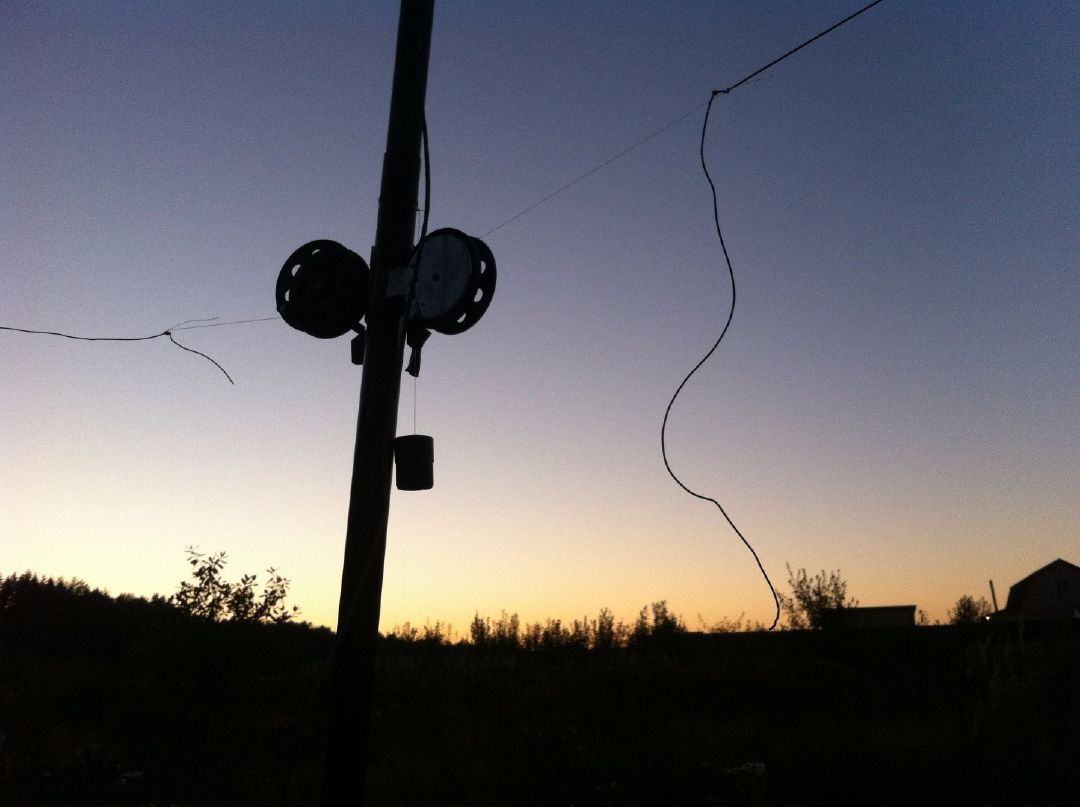

Приступаю к изготовлению рабочего макета. За основу взял 9-ти метровое телескопическое удилище, на первом колене которого закрепил две небольшие рыболовные катушки с намотанными элементами антенны.


Вибратор изготовил по принципу антенны "Кобра", т.е. на кабель питания одел чулок экрана в качестве второго плеча вертикального диполя, в противном случае питание пришлось бы подводить перпендикулярно вертикальному элементу.
Сам того не ожидая получил две антенны в одной - вертикальный диполь и Яги на 20 метров! Без проволочных элементов - диполь, а всё в комплекте - Яги.
Для настройки антенны оставил в нижней части элементов свободные концы для настройки.

Сначала развернул антенну во дворе на даче, подстроил по ксв =1. Вечером провёл первую связь с ON5UN, дистанция 2351 километр. Работал мощностью 0.5 ватта, я всегда проверяю новые антенны на минимальной мощности, и,если состоялась связь на дальности более 2000 тысяч километров, можно работать с данной антенной дальше.

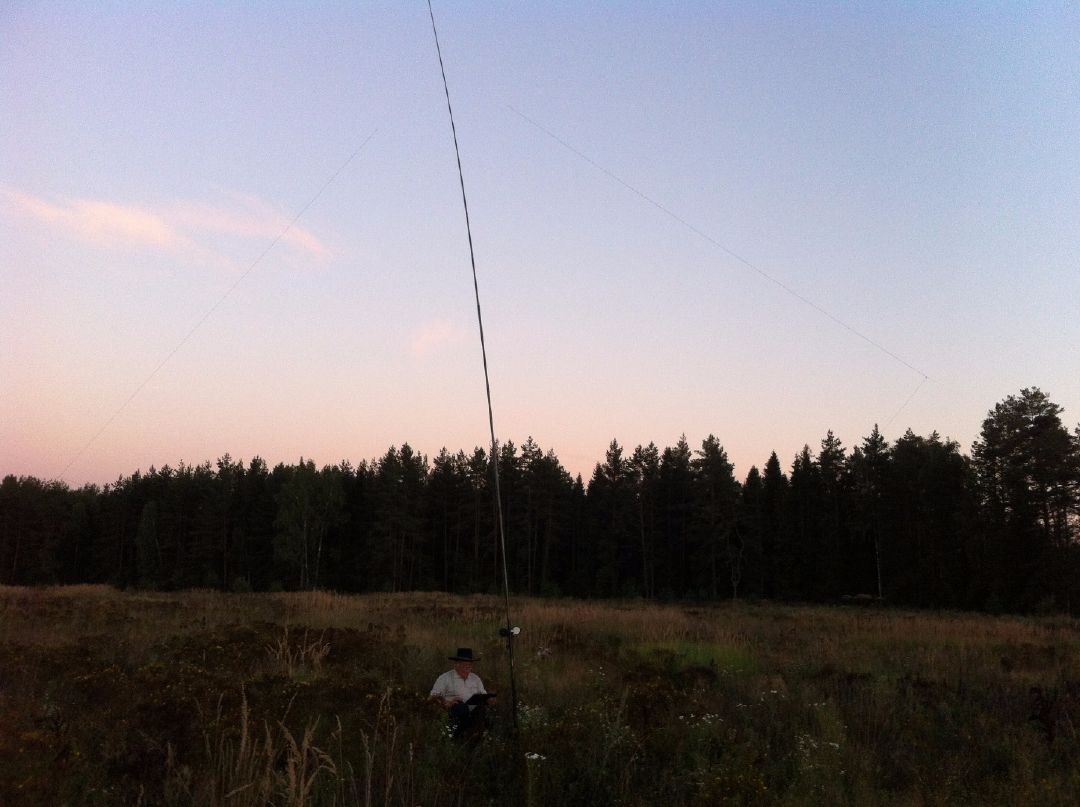

В субботу вышел на полевые испытания антенны, позиция одна из прежних. Неспешное развёртывание заняло 11 минут 10 секунд. Учитывая то, что это ещё не окончательно оформленная антенна, а всего лишь рабочий макет, для первого раза не плохо. При доработке время можно сократить вдвое.

Всего в этот выход провёл 2 QSO. Начало положено, будем совершенствовать дальше. В планах сделать антенну поворотной трёхдиапазонной
И в завершение пара фотографий ещё сохранившихся полевых цветов.



Пётр, R2DGZ.
